Колики је капацитет малих калупа за инготе?

7-9кг малих калупа за инготеобично су направљени од материјала отпорних на високе температуре, као што су графит, челик, ливено гвожђе, итд. Обично се користе за ливење малих металних ингота, експериментално ливење, итд. Стога је одабир правих калупа за инготе кључ за постизање тачних и доследних резултати ливења у операцијама обраде метала.

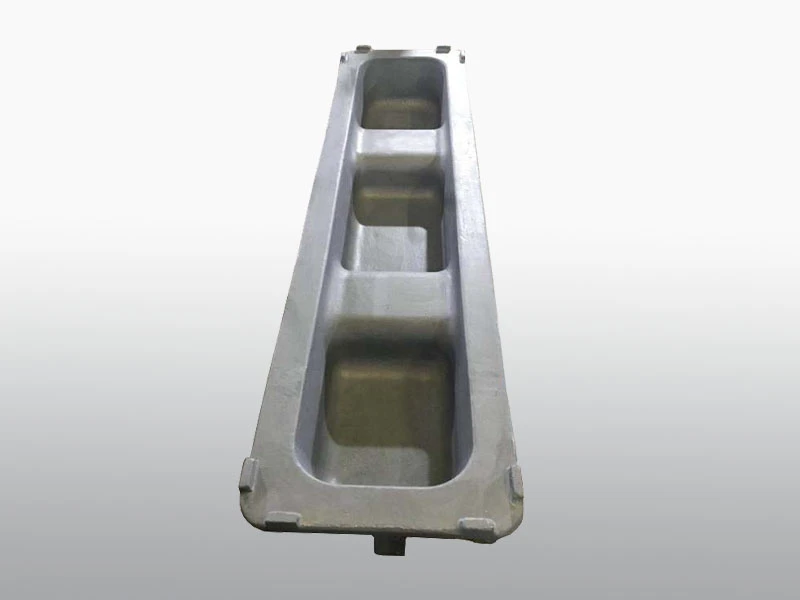

Мали калупи за инготе од 7-9кг обично имају следеће димензије:

дужина:10-12 инча (250-300 мм). Дужина калупа мора бити довољна да прими жељену величину ингота, истовремено пружајући довољно додатног простора за систем излива и клизача.

ширина:3-4 инча (75-100 мм). Ширина је одређена жељеном ширином ингота и просторним захтевима за систем клизача.

Висина:2-3 инча (50-75 мм). Висина калупа треба да буде адекватна да испуни очекивану запремину метала за ингот, узимајући у обзир нормалне стопе скупљања током цементирања.

Ове димензије обезбеђују одговарајућу величину шупљине калупа за ливење већине легура у инготе од 7-9кг. Правоугаони облици су уобичајени због ефикасног слагања и транспортних својстава. Без обзира на то, могу се користити и други мали облици калупа, ослањајући се на одређену примену и предуслове.

Израчунавање капацитета и величине ан7-9кг малих калупа за инготеукључује неколико кључних фактора:

◆ Тип легуре ингота и густина:Густина легуре утиче на потребну запремину калупне шупљине. Легурама веће густине биће потребна мања запремина да би се постигла циљна тежина ингота.

◆ Циљна тежина ингота:Идеално оптерећење ингота, за ову ситуацију, 7-9кг, је хитна граница у одлучивању о величини и ограничењу калупа.

◆ Фактор скупљања:Свака комбинација има одређени фактор скупљања који треба узети у обзир током пројектовања. Обично се примењује променљива скупљања од 5-8% која представља смањење запремине током цементирања.

◆ Односи дизајна:Планске контемплације, на пример, размере од нивоа до ширине и дужине су значајне за гарантовање чврстоће и калупљивости ингота. Ове пропорције помажу при одлучивању о општем облику и аспектима калупа.

◆ Стандардне величине ингота:Преференце купаца за стандардне величине ингота цигле такође могу утицати на дизајн шупљине калупа.

Узимајући у обзир ове факторе, величина шупљине калупа може се тачно израчунати за производњу ингота унутар жељеног опсега тежине од 7-9 кг након разматрања скупљања. Софтвер за симулацију се обично користи за оптимизацију дизајна и капацитета калупа за инготе, обезбеђујући ефикасне и ефективне процесе ливења.

Дизајнирање ефективног7-9кг малих калупа за инготеукључује разматрање различитих кључних аспеката како би се осигурале оптималне перформансе и квалитет ливења:

◆ Величина шупљине:Шупљина калупа треба да буде пројектована тако да испуњава идеалан капацитет ингота, узимајући у обзир варијабле, на пример, тип амалгама, тежину и брзину скупљања. Величина шупљине такође треба да се унапреди ради ефикасног коришћења материјала и ограничавања расипања.

◆ Углови сужења или промаја:Укључивање углова конуса или промаја у дизајн калупа је од суштинског значаја да би се олакшало лако уклањање очврслог ингота без изазивања оштећења калупа или самог ингота. Угао треба пажљиво одабрати како би се уравнотежило лако уклањање са минимизирањем дефеката у облику ингота.

◆ Стандардни узорци ушица:Укључивање стандардних шаблона на дну калупа омогућава лакше руковање и транспорт ингота када се излију и очврсну. Шаблон ушица треба изабрати на основу жељеног метода руковања и захтева низводних процеса који ће користити инготе.

◆ Робусна конструкција:Калуп треба снажно развијати како би издржао напрезање и топле бриге које се доживљавају током система пројектовања, гарантујући животни век и стабилно извођење. Избор материјала и конфигурација треба да размишљају о нормалним механичким оптерећењима, температурним угловима и топлим својствима издуживања калупа.

◆ Одговарајући премаз:Наношење разумног покривања на површине калупа спречава задржавање смеше, гарантујући глатко пражњење ингота и дуготрајно праћење природе калупа. Избор премаза треба да буде заснован на легури која се лива и условима температуре и притиска током ливења.

◆ Одредбе за хлађење:Примена услова за хлађење као што су ваздушни отвори или линије за хлађење унутар дизајна калупа помаже у регулисању процеса очвршћавања и контроли расподеле температуре за уједначен квалитет ингота. Дизајн система за хлађење треба да оптимизује брзину хлађења и минимизира топлотне градијенте како би се смањио ризик од дефекта у структури ингота.

◆ Могућност механизованог обликовања:Могућност моторизованог обликовања побољшава ефикасност и ефективност у систему за пројектовање, узимајући у обзир стабилно и прецизно обликовање ингота. Дизајн система за аутоматизацију треба да буде оптимизован да би се смањило време циклуса, смањила стопа отпада и побољшала безбедност.

Водећи рачуна о овим виталним размишљањима у плану калупа, произвођачи могу да поједноставе своје калупе за инготе како би поуздано креирали врхунске инготе који испуњавају неопходне детаље, истовремено гарантујући стручност и поузданост у систему пројектовања.

У процесу ливења ингота од7-9кг малих калупа за инготе, користи се неколико контрола да би се обезбедио и капацитет и квалитет:

◢ Контрола температуре и хемије:Температура и наука течности су чврсто контролисане како би се одржали идеални квалитети композита. Ова контрола је кључна за постизање доследног квалитета и својстава ингота.

◢ Прецизни системи за изливање:Аутоматски системи за изливање се користе за равномерну дистрибуцију растопљеног метала у калупе. Ови системи обезбеђују тачно и контролисано изливање, минимизирајући варијације у тежини и облику ингота.

◢ Аутоматско руковање калупом:Аутоматски транспортери или роботски системи се користе за уметање и уклањање калупа са лива. Ова компјутеризација унапређује стручност и смањује коцкање људских грешака у бризи о циклусу.

◢ Програмиране секвенце хлађења:Свака легура има специфичне захтеве за хлађењем да би се постигла жељена брзина очвршћавања и структура. Програмиране секвенце хлађења се прате да би се контролисао процес хлађења, обезбеђујући униформност и конзистентност у очврснутим инготима.

◢ Спецификације за демолдинг:Демолдинг, метода која укључује елиминацију стегнутих ингота из калупа, прати озбиљне детаље како би се спречило изобличење или оштећење ингота. Одговарајуће технике вађења из калупа помажу у одржавању облика и интегритета ингота.

◢ Роботска екстракција руке:Механичке руке се често користе за брзо и продуктивно извлачење очврснутих ингота из калупа. Механички оквири гарантују тачно и поуздано извлачење, смањујући ризик од штете или изобличења током циклуса евакуације.

◢ Инспекција система вида:Висион системи се користе за проверу димензија сваког ингота и квалитета површине. Ови системи користе камере и алгоритме за проверу да ли инготи испуњавају одређене толеранције и стандарде квалитета.

Имплементацијом ових контрола, аутоматизовани процеси ливења ингота могу да постигну оптималан капацитет и униформност, обезбеђујући доследну производњу висококвалитетних ингота који испуњавају захтеве купаца.

За7-9кг малих калупа за инготе, величине калупа око 10к4к2 инча су типичне за постизање циљаног капацитета када се узму у обзир легуре, стопе скупљања и пројектни односи. Капацитет је пројектован на основу легуре ингота, циљева тежине и захтева обраде. Са оптимизованим калупима и контролисаним ливењем, ливнице могу ефикасно да производе инготе одговарајуће величине. Више информација контактирајте нас наtech@huan-tai.org.

Референце

1. Приручник АСМ, том 15: Цастинг (2008).

2. Беелеи, П. (2001) Фоундри Тецхнологи. Буттерворт-Хајнеман.

3. Данциг, Ј. & Раппаз, М. (2009). Стврдњавање. ЕПФЛ Пресс.

4. Јонес, Д. & Бхадесхиа, Х. (1997). Металцастинг. Енциклопедија напредног материјала, 2, 1174-1182.

5. Рао, ПН (2006). Технологија производње - лив, обликовање и заваривање. Тата МцГрав Хилл.
